锅炉行业知识：循环流化床锅炉

  2022-07-28         0次

一、循环流化床锅炉的构成：

循环流化床锅炉由锅炉本体及辅助设备组成：

1、锅炉本体：主要包括启动燃烧器、风室、布风装置、炉膛、气固分离器、物料回送装置、以及汽包、下降管、水冷壁、过热器、省煤器、空气预热器等。

2、辅助设备：主要包括送风机、引风机、返料风机、破碎机、给煤机、冷渣器、除尘器、脱硫脱硝设备、烟囱等。

二、循环流化床锅炉的结构特点：

流化床锅炉最为主要的结构特点是物料循环系统，由布风装置、燃烧室、气固分离器、回料装置、点火装置等设备组成。

燃烧室、分离器及回料装置被称为循环流化床锅炉的三大核心部件，构成了循环流化床锅炉的颗粒循环回路，是其结构上区别于其它锅炉的明显特征，也是循环流化床锅炉的特有系统。

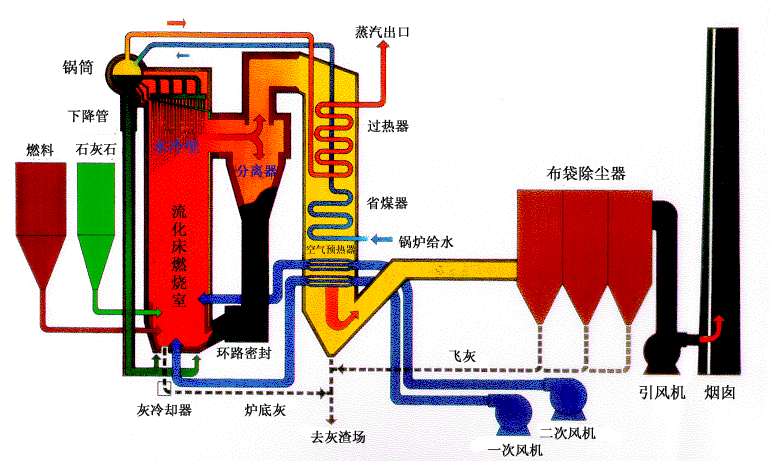

三、循环流化床锅炉的工作原理:

燃料经破碎机破碎至合适的粒度后，经给煤机从燃烧室布风板上部给入，与燃烧室炽热的沸腾物料混合，被迅速加热，燃料迅速着火燃烧，在较高气流速度的作用下，充满炉膛，并有大量的固体颗粒被携带出燃烧室，经气固分离器分离后，分离下来的物料通过物料回送装置重新返回炉膛继续参与燃烧。经分离器导出的高温烟气，在尾部烟道与对流受热面换热后，通过除尘器，由烟囱排出。

四、循环流化床锅炉的重要作用:

循环流化床锅炉采用了高效、节能、低污染的外循环流化床锅炉燃煤新技术，是工业化程度最高的洁净煤燃烧技术。它具有燃料适应性广、燃烧效率高、高效脱硫、NOX排放低、结构简单、操作方便等诸多优势，很好地解决了热学、力学、材料学等基础问题和膨胀、磨损、超温等工程问题。

保护环境，节约能源是各个国家长期发展首要考虑的问题。循环流化床锅炉正是基于其可靠稳定，高可利用率，环保特性及广泛的燃料适应性，充分适应了我国国情发展现状，也因此受到越来越多的关注。

 知识拓展：

流态化指的是当固体颗粒中有流体通过时，随着流体速度逐渐增大，固体颗粒开始运动，且固体颗粒之间的摩擦力也越来越大，当流速达到一定值时，固体颗粒之间的摩擦力与它们的重力相等，每个颗粒可以自由运动，所有固体颗粒表现出类似流体状态的现象。

一般在液固两相流的流态化过程中，细微固体颗粒可以非常均匀地分布在液固两相料层中，这种流化现象称为“散式”流态化。“聚式”流态化指的是对于气固流态化的固体颗粒来说，气体并不均匀地流过床层，固体颗粒分成群体作紊流运动，床层中的空隙率随位置和时间的不同而变化的流态化。

流化床指的是固体颗粒（床料）、流体（流化风）以及完成流态化过程的设备。
